easy connect LED120Dif

Produktbeschreibung

Die easy connect LED120Dif-Schachtbeleuchtung beruht auf der bewährten easy connect LED120-Schachtbeleuchtung. Sie unterscheidet sich von der Standardversion durch einen teilweise getrübten Mantel. Dieser Aufbau reduziert die, bereits durch die Verwendung von 120 LEDs pro Meter geringe Blendung zusätzlich, mit nur geringen Einbußen der Beleuchtungsstärke.

Das Anschlussset ist mit einem Halbleiterschutz vor Spannungsspitzen im Versorgungsnetz und einer Leitungssicherung ausgestattet. Eine Ersatzsicherung wird mitgeliefert.

Im Inneren des rechteckigen Lichtbandes befindet sich eine flexible Leiterbahn bestückt mit 120 LEDs je Meter mit höchster Leuchtstärke.
Die Lichtband erfüllt selbstverständlich die RoHS und Reach-Richtlinie.
Grundvoraussetzung für alle LED-Schachtbeleuchtung der Switch GmbH & Co. KG ist natürlich die Erfüllung des Europäischen Standards EN 81-20.

Die hohe Anzahl von LEDs und die Form und Gestaltung des Mantelmaterials ermöglichen eine breite Abstrahlung bei gleichzeitig reduzierter Blendwirkung. Der daraus resultierende breite Abstrahlwinkel des Lichtbandes ermöglicht eine noch bessere Ausleuchtung des Schachts ohne horizontale Schatten.

Die LED-Schachtbeleuchtung erfüllt die Anforderungen gemäß Schutzart IP65. Höhere Schutzarten sind auf Anfrage verfügbar.
Installationen bis zu 70 Meter Länge sind mit einem Strang möglich.
Die LED-Schachtbeleuchtung ist ausreichend für Schächte auch mit großen Fahrkörben bis mindestens 20 Personen.

Das LED-Band ist mit LEDs der neuesten Generation bestückt. Dies garantiert höchste Lichtstärke bei geringster Leistungsaufnahme. So erfüllt das Lichtband die Energieeffizienzklasse A+.
Die geringe Leistungsaufnahme und die damit verbundene niedrige Betriebstemperatur des LED-Bands garantieren weiterhin eine lange Betriebslebensdauer.

Die Lichttemperatur von ungefähr 4.500 K ergibt ein neutrales, dem Tageslicht sehr ähnliches Licht. Das neutrale Licht erhöht den Farbwiedergabeindex CRI (Color Rendering Index). Ein hoher CRI bewirkt eine natürlichere Farbwiedergabe aller im Schacht befindlichen Komponenten und Baugruppen.

Mit dem anschlussfertigen LED-Lichtband kann der Schacht bereits ab Baubeginn beleuchtet werden. Der elektrische Anschluss erfolgt dabei nur durch Einstecken des Konturensteckers in eine handelsübliche 230 V-Wechselstromsteckdose und kann daher auch ohne Elektrofachkraft erfolgen.

Die geprüfte LED-Schachtbeleuchtung ist zertifiziert nach CE, RoHS und EN 81.

    Die Vorteile auf einem Blick

    Hohe Anzahl von LEDs ermöglichen eine breitere Abstrahlung
    → hellere Ausleuchtung des Schachts
    → gleichmäßige Ausleuchtung des Schachts

    Hohe Anzahl von LEDs pro Meter
    → vermindert direkte Blendung

    Teilweise getrübtes Mantelmaterial
    → vermindert erheblich die direkte Blendung
    → nur geringe Minderung der Helligkeit

    Verwendung von hocheffizienten LED-Komponenten
    → höhere Beleuchtungsstärke
    → weiter reduzierte Leistungsaufnahme

    Verminderte Wärmeentwicklung
    → verlängert die Betriebslebensdauer
    → geeignet für Dauerbetrieb

    Robuste Konstruktion und verstärktes Mantelmaterial
    → verhindert Beschädigung durch unsachgemäße Handhabung

    LED-Anschlussbox mit elektronischer Schutzschaltung
    → schützt das LED-Lichtband vor Spannungsspitzen im Netz

    LED-Anschlussbox mit Geräte- bzw. Leitungssicherung
    → schützt die Zuleitung des LED-Lichtbands

      Technische Daten

      Versorgungsspannung220 - 240 VAC
      Ausstattung120 LEDs pro Meter
      Abstrahlwinkel (50 lx-Breite)> 150 °
      Farbtemperatur4.000 - 5.000 K
      Lebensdauer (mttf) bei Tum = 25 °Cca. 50.000 Stunden
      Mittlere vertikale Beleuchtungsstärke (gemessen in 1 m-Abstand)> 250 lx
      Maximale Länge70 m, teilbar in vollen Metern
      Zuleitung10 m mit Konturenstecker
      Temperaturbereich-20 °C bis +50 °C
      Leistungsaufnahme< 7 W pro Meter
      Gewicht100 g pro Meter
      SchutzartIP65
      Brandeigenschaftselbstverlöschend

        Montage

        Nicht selten werden Lichtbänder bei der Montage wie Kabel gehandhabt, was zur Beschädigung der Leiterbahnen führen kann. Daher wurde bei dieser Weiterentwicklung des LED-Lichtbandes auch besonderer Wert auf die Widerstandsfähigkeit des Lichtbandes während der Montage gelegt. Trotz dieser verstärkenden Maßnahmen gehört das Lichtband mit 100 g/m zu den Leichtgewichten unter den Schachtbeleuchtungssystemen. Eine Schachtbeleuchtung für einen 25 Meter Schacht wiegt gerade einmal 2,5 kg.
        Das Lichtband baut inkl. Befestigungsdübel nur ca. 15 mm auf und ist daher auch für sehr enge Aufzugsschächte hervorragend geeignet.
        Vor der Befestigung der LED Schachtbeleuchtung ist zu ermitteln, ob die Einspeisung von oben oder von unten erfolgen soll. Dementsprechend muss die Seite der Zuleitung gewählt werden. Der Abstand zur Schachtdecke und zur Grubensohle soll jeweils max. 50 cm betragen.
        Die LED Schachtbeleuchtung wird von oben beginnend an der gewählten Schachtwand herunter gelassen und anschließend in Abwärtsrichtung mittels beigelegten 6 mm Steckdübeln und Kabelbindern befestigt. Ein Dübelabstand von ca. 2 bis 3 m ist hierbei einzuhalten.

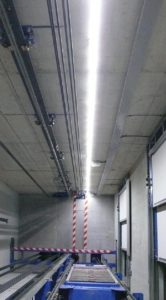

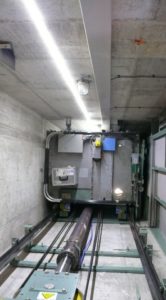

        produkt_01 produkt_01

        Zur einfachen Montage bietet die Switch GmbH & Co. KG noch eine Montagehilfe an. So kann das Band mittels eines Hakens oder Dübels auf einfachster und schneller Weise für den ersten Einsatz befestigt werden.

        Sicherheitshinweise

        • Achten Sie auf die richtige Betriebsspannung von 230 VAC.
        • Die maximale Länge je Strang beträgt 70 m, für jeden zusätzlichen LED-Strang wird eine weitere Zuleitung benötigt.
        • Die Vorsicherung ist mit 6 – 16 A auszulegen.
        • Stellen Sie sicher, dass der PVC-Mantel nicht beschädigt wird, sonst besteht Kurzschlussgefahr
        • Führen Sie die Installation oder Reparatur nie unter Spannung durch. Den Lampenstrang nicht knicken oder quetschen!
        • Trotz großer Robustheit kann die flexible Leiterbahn durch grobe Behandlung beschädigt werden. Eine vorsichtige Handhabung ist daher erforderlich.

        Bestellen

        Bestellen können Sie direkt
        per Mail: order@switch-GmbH.de
        oder
        per Fax: Das Formular zum Herunterladen finden Sie in unserem Downloadbereich.

        Für weiterführende Fragen rufen Sie einfach an: 0511 616 59 60-0.
        Wir beraten Sie gerne.
